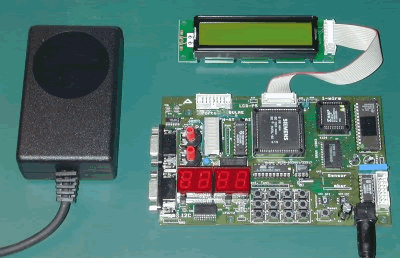

SB8 C517A Board Version 2000
SB8 C517A Board Version 2000
SB8 Version 2004
Das 8bit Schulungsboard ist mit der Version 2004 die 6te Generation dieses beliebten Schulungsboards. Mittlerweile über 250 mal aufgebaut deckt dieses Board ein sehr breites Anwendungsfeld ab. Durch den universellen Aufbau lassen sich folgende Thematiken behandeln:
Input/Output:
Tastatur (12 Tasten, entprellt und codiert), Ausgabe an P4 (Digital und PWM), 20x2 LCD, 2 x RS232, Analog In mit 2 Potis, NTC und ein optionaler, barometrischer Luftdrucksensor, I2C-Porterweiterung usw.
Sensorik:
Temperatursensor (NTC, I2C, 1-wire), barometrischer Luftdruck MPX4100, Luftfeuchte SHT11, Potentiometer für ADU Beispiele,
Memory/Monitor:
Neumann, 56 kB free for USER, 256Byte I2C RAM, Keil Monitor implementiert ab #E000 mit reserviertem RAM ab #DF00.
Programmierung:
Die Programmierung kann in jeder Programmiersprache erfolgen. Die Schulungsunterlagen sind auf das Programmpaket uVision mit der Programmiersprache "C" aufgebaut.
Schulungsboard C517A (Infineon)
|
